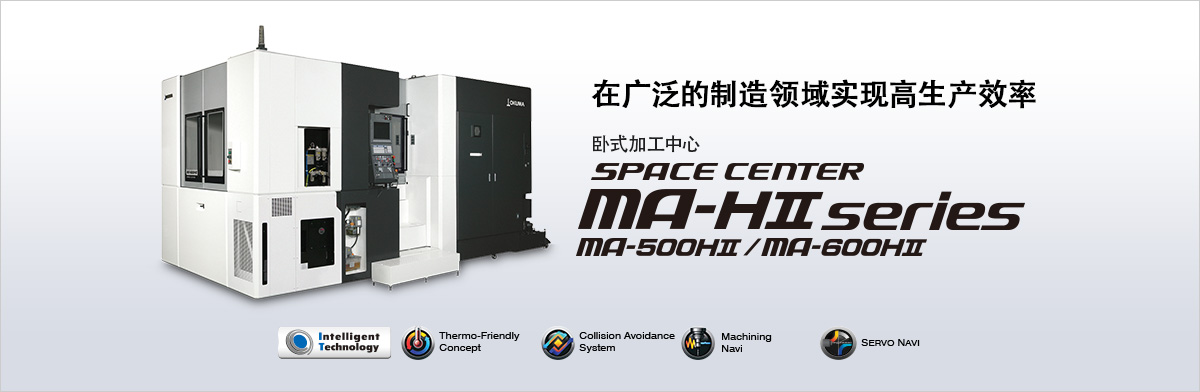

MA-500HⅡ

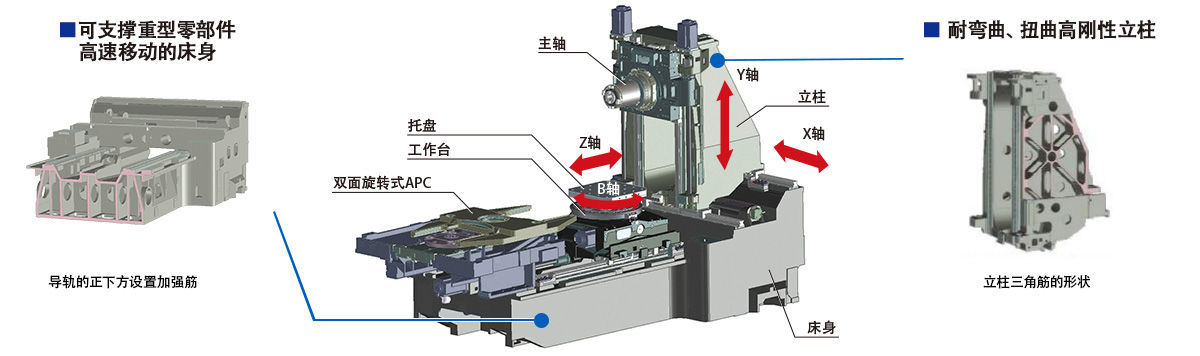

實現高速進給和高剛性的機床結構
  • 高剛性3點支撐床身
    • 床身無扭曲，安裝簡便。
    • 可長期維持高精度。
  • 滾珠絲杠支架
    • X、Y、Z軸滾珠絲杠兩端的支架，經強化一體化適應高精度驅動和定位。
  • 滾珠絲杠冷卻
    • 標準采用X、Z軸滾珠絲杠冷卻、Y軸電機座冷卻。
      確保高運轉率下的精度穩定。
  • 工作臺分度、托盤APC
    • 通過齒牙盤進行分度實現工作臺的高精度分度。
      • 標準：1度分度
      • 特殊規格：NC 0.001度分度
    • APC采用圓錐銷定位，實現高精度定位和高耐久性。
實現高速進給和高剛性的機床結構
高速動作減少非切削時間
  • 快速進給速度：
    60m/min（X、Y、Z軸）
  • 快速進給加速度：
    0.7G（最大）
  • 刀具更換時間：
    2.0秒（T-T）
    4.4秒（C-C）
  • 工作臺分度時間：
    2.0秒（MA-600HⅡ 1度分度 90度）
    2.5秒（MA-600HⅡ 0.001度分度 90度）
  • APC時間：
    12秒（MA-600HⅡ）
以適應廣泛加工需求的主軸產品陣容實現高性?xún)r(jià)比

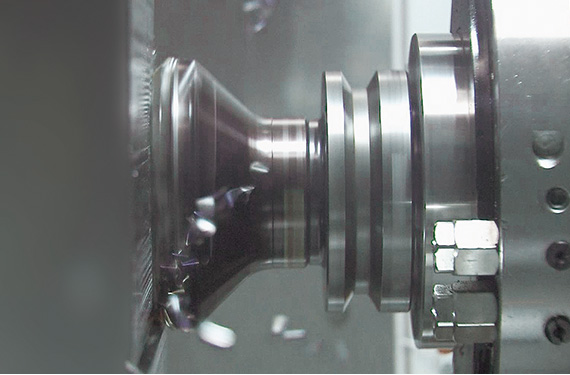

以高加工能力進行高效率生產
  • 以高加工能力進行高效率生產
加工能力

901cm3/min（MA-500HⅡ 實測值）

標準主軸 6,000min-1　?100面銑刀　被切削材料∶S45C

切削刀具 主軸轉速
min-1		 切削速度
m/
min		 進給速度
mm
/min		 切削寬度
mm		 切削深度
mm		 切削量
cm3
/min
?100面銑刀 10刃
（硬質合金）		 955 300 3,220 70 4 901
?50玉米銑刀
（硬質合金）		 1,146 180 500 25 50 625
?63多刃刀片鉆頭
（硬質合金）		 606 120 121 - - -
M42 P4.5絲錐 91 12 409.5 - - 81%
（主軸負載）

802cm3/min（MA-600HⅡ 實測值）

廣域主軸 12,000min-1（特殊規格） ?100面銑刀　被切削材料∶S45C

切削刀具 主軸轉速
min-1		 切削速度
m/
min		 進給速度
mm
/min		 切削寬度
mm		 切削深度
mm		 切削量
cm3
/min
?100面銑刀 10刃
（硬質合金）		 955 300 2,865 70 4 802
?50玉米銑刀
（硬質合金）		 1,146 180 400 25 50 500
?63多刃刀片鉆頭
（硬質合金）		 606 120 91 - - -
M42 P4.5絲錐 91 12 409.5 - - -

1,081cm3/min（MA-600HⅡ 實測值）

大扭矩主軸　6,000min-1（特殊規格） ?200面銑刀　被切削材料∶S45C

切削刀具 主軸轉速
min-1		 切削速度
m/
min		 進給速度
mm
/min		 切削寬度
mm		 切削深度
mm		 切削量
cm3
/min
?200面銑刀 10刃
（金屬陶瓷）		 330 207 1,404 140 5.5 1,081

※登載的數據為實績值，由于規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。

大型工件的長時間加工也可實現出眾的尺寸穩定性
準確控制規則的熱位移
Thermo-Friendly Concept

廣泛加工領域中實現經時加工尺寸變化 8μm 以下（室溫變化8℃＜TAS-C適用時＞實測值）

不僅實現了在室溫變化時保持尺寸的高穩定性，而且也實現了在機械起動時或再次開始加工時的尺寸的高穩定性。
縮短為使熱位移穩定下來的暖機運轉時間，以減輕再次開始加工時的尺寸修正負擔。

機床規格

項目 單位 MA-500HⅡ MA-600HⅡ
No. 50 No. 40*1 No. 50 No. 40*1
移動量 X軸移動量(立柱左右) mm 700 1,000
Y軸移動量(主軸頭上下) mm 900
Z軸移動量(工作臺前后) mm 780 1,000
托盤上面至主軸中心的距離 mm 50～950
托盤中心線至主軸端面的距離 mm 70～850 70～1,070
托盤 作業面尺寸 mm 500 × 500 630 × 630
最大承載重量 kg 800 [1,000] 1,200 [1,400]
分度角度 度 1 [0.001]
最大承載工件尺寸 mm ?800 × 1,000 ?1,000 × 1,000
主軸 主軸轉速 min-1 50～6,000
[50～6,000(大扭矩主軸),50～12,000]		 50～15,000,
50～20,000		 50～6,000
[50～6,000,(大扭矩主軸), 50～12,000, 20,000]		 50～15,000,
50～20,000
主軸錐孔 7/24錐度No. 50
[HSK-A100]		 7/24錐度No. 40,
HSK-A63*2		 7/24錐度No. 50
[HSK-A100]*3		 7/24錐度No. 40,
HSK-A63*2
主軸軸承內徑 mm ?100 ?70 ?100 ?70
進給速度 快速進給速度 m/min X-Y-Z: 60 [62]
切削進給速度 mm/min X-Y-Z: 1 to 60,000
電機 主軸電機(10分/連續)*4 kW 30/22
[45/37*4, 37/26]		 26/18.5, 30/22 30/22 [45/37*4,
37/26, 55/50*5]		 26/18.5, 30/22
進給軸電機 kW X: 4.6, Y: 4.6 × 2, Z: 4.6 X: 4.6, Y: 4.6 × 2, Z: 5.2
工作臺分度電機 kW 3.5
ATC 刀柄型式 MAS403 BT50
[HSK-A100]		 MAS 403 BT40,
HSK-A63*2		 MAS403 BT50
[HSK-A100]*3		 MAS 403 BT40,
HSK-A63*2
拉釘型式 MAS-2 [–]
刀庫容量 把 40 [60, 81, 111, 141, 171, 195, 225, 255, 285, 320, 400]
刀具最大直徑
(有鄰接刀具時)*6		 mm ?140 ?100 ?140 ?100
刀具最大直徑
(無鄰接刀具時)*6		 mm ?240 ?150 ?240*7 ?150
刀具最大長度 mm 450 450 450 [600] 450
刀具最大重量 kg 25 10 25 10
刀具選擇方式 隨機存儲［81把以上是固有地址方式］
機床尺寸 機床高度 mm 3,174
占地面積 長×寬 mm 3,110 × 5,971 3,410 × 6,495
機床重量 kg 21,500 24,500
控制裝置 OSP-P300MA

［?。荩禾厥庖幐?/p>

*1. No.40主軸規格為特殊規格。

*2. 20,000min-1僅限使用HSK-A63

*3. 20,000min-1僅限使用HSK-A100

*4. 超重主軸的電機功率為20分/連續。

*5. 20,000min-1主軸的電機功率為30分/連續。

*6. 選用矩陣刀庫時，數據有所不同。請向我公司咨詢。

*7. MA-600HⅡ 20,000min-1 規格為150mm。
