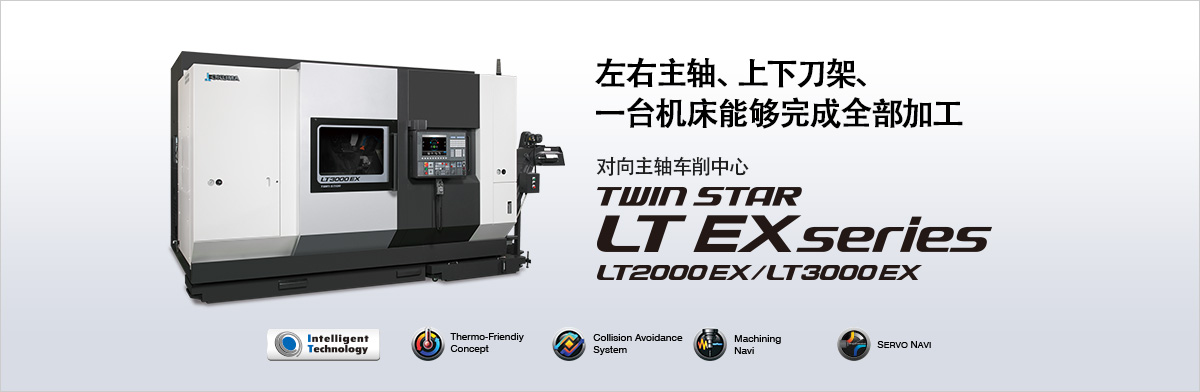

LT2000EX

實現理想化的1、2道工序的平衡

實現理想化的1、2道工序的平衡

通過左右同等功率主軸進行高效率加工

安裝了高精度內置式電機的左右主軸，聯合C軸同步控制，可實現主軸旋轉過程中的工件交換。

		LT2000 EX	LT3000 EX
主軸電機		11.5/7.5kW （5分/連續）	22/15kW （30分/連續）
棒料直徑	標準主軸	?51mm	?65mm^※2
棒料直徑	大直主軸	?65mm^※1	?80mm

※1：僅限左主軸
※2：安裝10英寸卡盤可加工至?69mm工件
※根據所使用的卡盤、油缸等，可能會(huì )對可加工棒料的直徑有所限制。

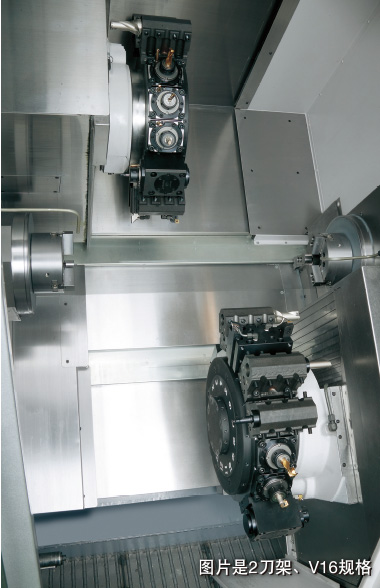

可實現真正工序集約的上下同等能力刀架

上下均采用V16刀架，適用于復雜形狀、多工序加工、諸多品種生產。刀具的長期設置，可縮短準備時間。

	LT2000 EX	LT3000 EX
旋轉刀具主軸電機	5.5/3.7kW （2分/連續）	7.1/4.1kW （25分/連續）
快速進給速度	X軸 30m/min、Z軸 40m/min

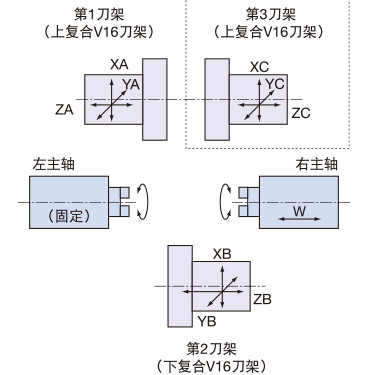

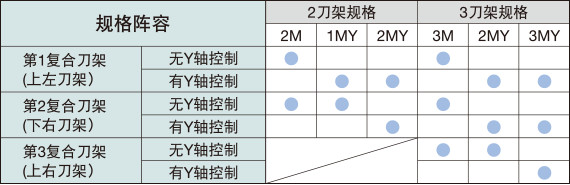

以豐富的陣容實現最佳的生產體制: 通過上下3刀架同時加工、上下Y軸同步加工等，選擇符合生產用途的配置，更進一步實現生產效率的提高和工序集約。

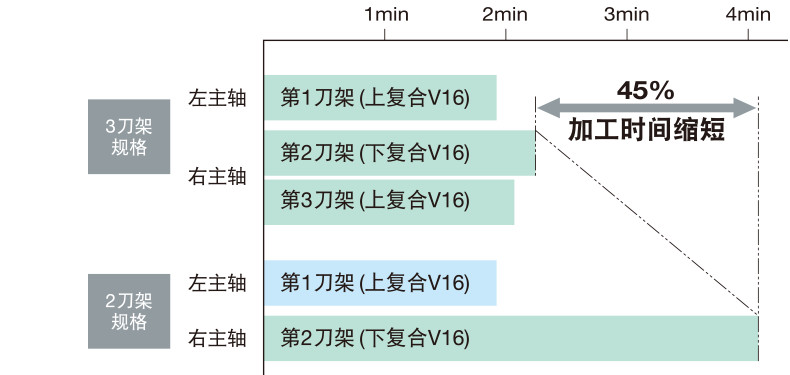

安裝第3刀架（特殊規格）實現生產時間最小化: 通過上部左右刀架與下刀架同時加工，實現節拍平衡。大幅度縮短加工時間。

為所有刀架附加Y軸規格（特殊規格）

可實現上下Y軸同步加工。

	LT2000 EX	LT3000 EX
Y軸移動量	95mm YA、YB、YC：+50 ～?45	125mm YA、YB、YC：+70 ～?55

機床規格

	型號		LT2000 EX
			2刀架規格			3刀架規格
			2M	1MY	2MY	3M	2MY	3MY
容量/能力	床身上最大回轉直徑	mm	?400
	最大加工直徑× 最大加工長度^＊1	mm	?210×L130
	中心距	mm	960			990
移動量	X軸移動量	mm	XA、XB：205（+175～-30）			XA、XB、XC：205（+175～-30）
	Z軸移動量	mm	ZA、ZB：700、W：730			ZA、ZC：400、ZB：730、W：760
	Y軸移動量	mm	-	YA：95 （+50～-45）	YA、YB：95 （+50～-45）	-	YA、YB：95 （+50～-45）	YA、YB、YC：95 （+50～-45）
	C軸控制角度	度	360（最小控制角度 0.001）
主軸（左?右）	主軸轉速	min^-1	50～6,000［50～5,000（僅限左側）］
	主軸變速檔數		自動兩檔變速（電機線圈切換2級）
	主軸端形狀		?140平面［JIS A2-6（僅限左側）］
	主軸通孔直徑／主軸軸承內徑	mm	?62/100［?80/120（僅限左側）］
刀架（上?下）	刀架型式		復合V16［V12］
	刀架上刀具安裝把數		16把［12把］（L、M共用）
	外圓刀柄尺寸／內圓刀柄直徑	mm	□20/?32
	旋轉刀具主軸轉速	min^-1	45～6,000
快速進給速度	X軸	m/min	30
	Z軸	m/min	40
	Y軸	m/min	-	15		-	15
	W軸	m/min	32
	C軸	min^-1	200
電機	主軸電機	kW	左、右：11.5/7.5［22/15］（5分/連續）
	旋轉刀具主軸電機	kW	5.5/3.7（2分/連續）
	X軸電機	kW	XA：3.5、XB：3.0			XA、XC：3.5、XB：2.8
	Z軸電機	kW	ZA、ZB：3.5			ZA、ZB、ZC：3.5
	Ys軸電機	kW	-	YsA：3.5	YsA：3.5 YsB：2.2	-	YsA：3.5 YsB：2.2	YsA、YsC：3.5 YsB：2.2
	冷卻液用電機 (50/60Hz)	kW	0.55/0.75×3			0.55/0.75×4
機床尺寸	機床高度	mm	側面排出：2,285 后面排出：2,435	側面排出：2,301 后面排出：2,451		側面排出：2,285 后面排出：2,435	側面排出：2,301 后面排出：2,451
	占地面積(包括罐)	mm×mm	側面排出：3,745×2,464、后面排出：3,231×3,417
	機床重量 (包括數控裝置在內)	kg	8,500	9,000		9,300	9,800
數控裝置			OSP-P300LA

＊1：使用2臺刀架可實現端銑加工工具長度的標準尺寸

［?。荩?特殊規格

	型號		LT3000 EX
			2刀架規格			3刀架規格
			2M	1MY	2MY	3M	2MY	3MY
容量/能力	床身上最大回轉直徑	mm	?550
	最大加工直徑× 最大加工長度^＊1	mm	?350×L200
	中心距	mm	1,200
移動量	X軸移動量	mm	XA、XB：255（+225～-30）			XA、XB、XC：255（+225～-30）
	Z軸移動量	mm	ZA、ZB：930、W：940			ZA、ZC：480、ZB：930、W：940
	Y軸移動量	mm	-	YA：125 （+70～-55）	YA、YB：125 （+70～-55）	-	YA、YB：125 （+70～-55）	YA、YB、 YC：125 （＋70～-55）
	C軸控制角度	度	360（最小控制角度 0.001）
主軸（左?右）	主軸轉速	min^-1	45～5,000［45～4,200］
	主軸變速檔數		自動兩檔變速（電機線圈切換2級）
	主軸端形狀		A2-6［A2-8］
	主軸通孔直徑／主軸軸承內徑	mm	?80/120［?91/140］
刀架（上?下）	刀架型式		復合V16［V12］
	刀架上刀具安裝把數		16把［12把］（L、M共用）
	外圓刀柄尺寸／內圓刀柄直徑	mm	□25/?40
	旋轉刀具主軸轉速	min^-1	45～6,000
快速進給速度	X軸	m/min	30
	Z軸	m/min	40
	Y軸	m/min	-	20		-	20
	W軸	m/min	40
	C軸	min^-1	200
電機	主軸電機	kW	左、右：22/15［30/22］（30分/連續）
	旋轉刀具主軸電機	kW	7.1/4.1（25分/連續）
	X軸電機	kW	XA、XB：3.5			XA、XB、XC：3.5
	Z軸電機	kW	ZA、ZB：3.5			ZA、ZB、ZC：3.5
	Ys軸電機	kW	-	YsA：3.5	YsA：3.5 YsB：2.2	-	YsA：3.5 YsB：2.2	YsA、YsC：3.5 YsB：2.2
	冷卻液用電機 (50/60Hz)	kW	0.55/0.75×3			0.55/0.75×4
機床尺寸	機床高度	mm	側面排出：2,650 后面排出：2,750
	占地面積(包括罐)	mm×mm	側面排出：4,504×2,750、后面排出：3,994×3,743
	機床重量 (包括數控裝置在內)	kg	11,200			12,600
數控裝置			OSP-P300LA

＊1：使用2臺刀架可實現端銑加工工具長度的標準尺寸

［?。荩?特殊規格
