MU-5000V
- 空間精度的革新
- 具有高剛性的耳軸工作臺，支撐著高精度5軸加工
-
依靠5軸加工的高隨動性，實現高質量的加工表面

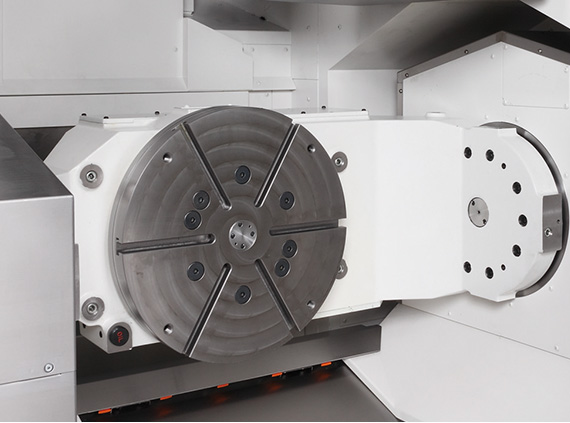

●兩端支撐的高剛性耳軸工作臺
●依靠滾珠絲杠的冷卻裝置（標準規格），在確保高精度的同時實現高隨動性
實現高精度5軸加工的分度精度(MU-5000V 實測值)
●分度精度
- ?A軸分度精度/分度復位精度： ±0.68秒/±0.40秒
- ?C軸分度精度/分度復位精度： ±0.78秒/±0.14秒
●高速動作
- ?A軸/C軸 90°夾緊/放松分度時間： 1.0秒/1.2秒
- 擅長切削的5軸加工機
- 突破5軸加工機的極限
以令人驚嘆的加工能力完成高效率加工 - MU-5000V、MU-6300V 實測值（［ ］：MU-6300V時）
-

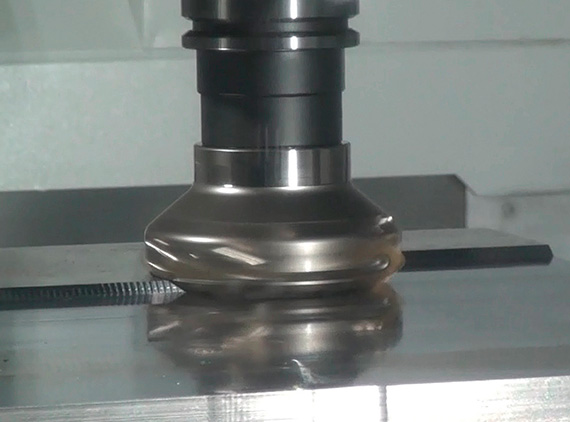

- 面銑加工能力：504cm3/min（S45C）
-
●?80面銑刀 8刃（涂層）
- 主軸轉速：895min-1
- 切削速度：225m/min
- 進給速度：2,250mm/min
- 切削寬度×切深：56×4mm
-

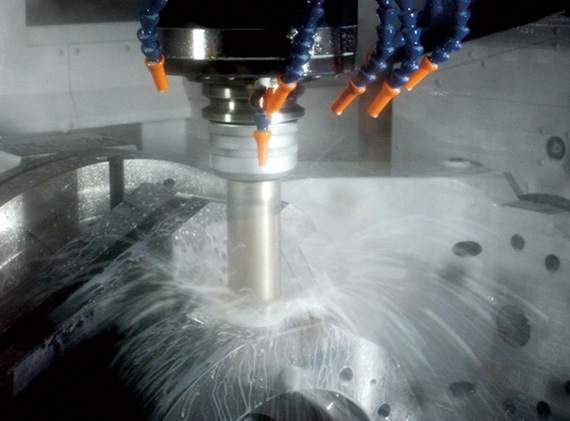

- 立銑加工能力：672cm3/min（S45C）
-
●?20粗加工立銑刀 7刃（硬質合金）
- 主軸轉速：4,000min-1
- 切削速度：251m/min
- 進給速度：4,800mm/min［2,800mm/min］
- 切削寬度×切深：7×20mm［12×20mm］

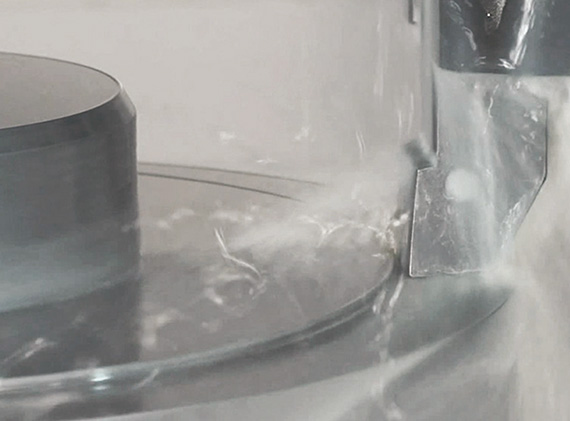

- 可與車床媲美的車削能力實現工序集約
- 車削加工能力：3mm2（S45C）
-
- 加工直徑：?164mm［?250mm］
- 切削速度：130m/min (工作臺轉速:252min-1）
- 進給速度：0.6mm/rev
- 切深：5mm
※登載的數據為實績值，由于規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。
- 5軸加工追求的良好的能見性和可操作性
- 到達加工區域非常方便
-
-
-
更換工裝、加工時易于確認刀尖的機床結構
●考慮作業性的工作臺、主軸、操作面板的最佳布局
-

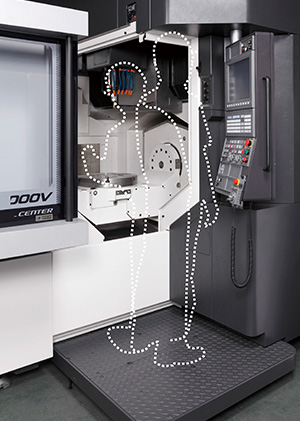

便于作業的腳踏臺
●無需在意腳下的寬大腳踏臺可消除作業緊張狀態
-

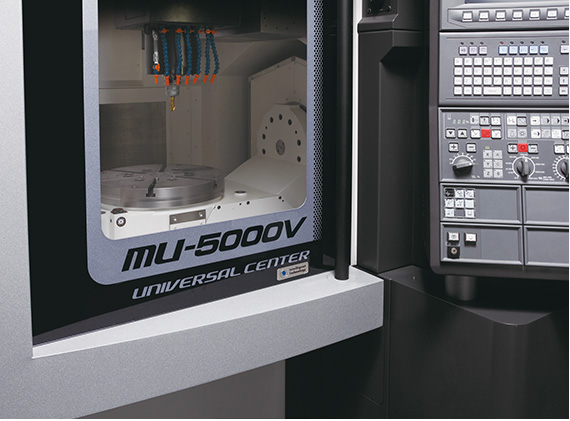

加工室內可視性良好的大型窗
-
-
-
-

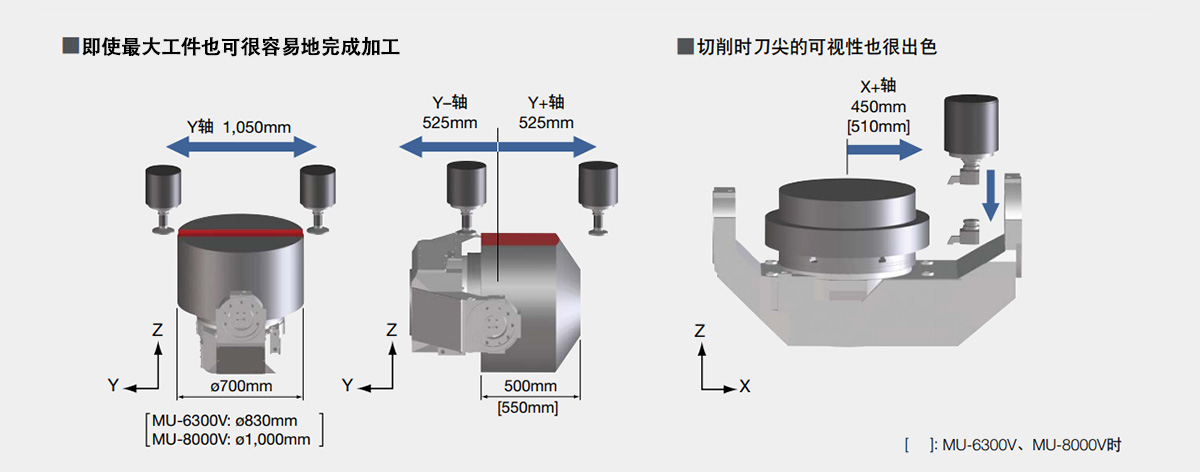

- 確保超大的加工范圍，
在耳軸處于分度狀態下?lián)Q刀 - 工作臺呈各種角度傾斜狀態下，刀具也可到達工件端，可進行廣范圍的5軸加工。由于可在耳軸處于分度狀態下進行換刀，因此可實現循環時間的削減及加工精度的提高。
-
